プラグ型

型名: プラスチック射出壁プラグ金型

部分材料: PBT GF15

プロダクトサイズ: 45.4*19.6*52.7mm

商品の説明: プラグCHバージョン

モールド空洞: 4つの空洞

型のサイズ: 392*300*335 MM

適切な注入マシン: 90トン

モールド空洞スチール: ASSAB8407

金型注入システム: 冷たいランナーのフィルムゲート

モールド排出システム: エジェクターピン

型のサイクル时间: 25's

型のライフサイクル: 1,000,000

リードタイム: 30営业日

価格: 3000-10000

モールドの特徴: 2つのコア

2つのコアを備えたプラスチック射出プラグ型、中国の高品質プラスチック射出壁プラグ型メーカー、HanKingは、さまざまな国のプラスチックプラグ型、米国、スイス、イタリア、アジア、オーストラリア、など。

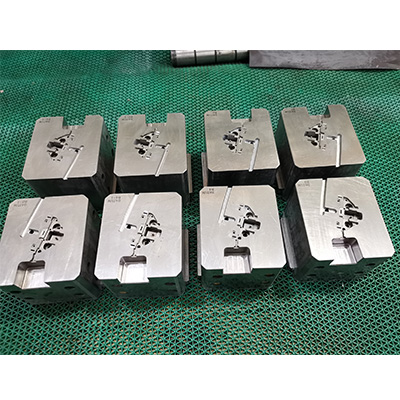

これをプラグモールドと呼びました。実際にはアダプター充電器とは別に、インサート成形品です。モールドに入れる金属ピンインサートを取ります。

この種の金型の場合、別れの線は複雑ではありませんが、お客様が確認する必要があります。 内部アセンブリ部品として、外観は特に重要ではありません、我々は金型コストを節約するためにコールドランナーを使用することができます。 そして、その部分は大きくて厚くないので、フィルムゲートを使用することをお勧めします。

部品構造によると、4つのスライダー、各サイド2つのスライダーを提案します。

• スライダーの分割線を確認し、分割線を顧客に挿入します。

• 挿入ピンの位置のバランスをとるようにしてください。

• エジェクターシステムを均等にすることは、エジェクターピンの形状、寸法、位置のバランスを意味します。




スライダーにスライドの移動方向に沿ってドラフト角度がある場合は、ドラフト角度の分析でキャビティとコア側もチェックする必要があります。通常、ドラフト角度は1度未満ではありません。

設計者が壁の厚さを分析するとき、壁の厚さが不均一である場合は、プロジェクトマネージャーに通知してください。シンクマークが受け入れられる場合、プロジェクトマネージャーは顧客と話し合います。 しかし、お客様でもシンクマークを受け入れているので、シンクマークをできるだけ排除しようとする必要があります。プロジェクトマネージャーは、金型試験中のシンクマークの問題を回避するために、最善を尽くして射出パラメータを改善する必要があります。

部品の形状は不規則です、それは薄いストリップ形状と呼ばれるべきです、この種の部品はプラスチックサポートの欠如のために成形後にしばしば曲げられます、デザイナーは、冷却を改善する方法の解決策について考えるべきです。
