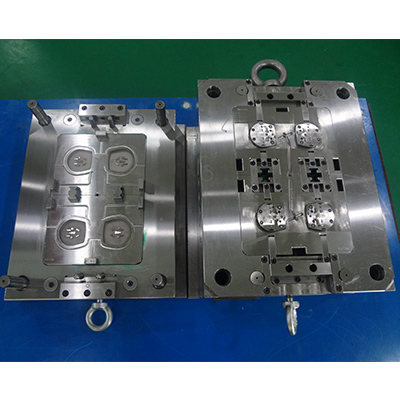

アダプター充電器ハウジング金型496-1

型名: アダプター充電器ハウジング型

部分材料: PC

プロダクトサイズ: 58.3*57.9*8.6mm

製品の説明: アダプター充電器ハウジング英国

モールド空洞: 4つの空洞

型のサイズ: 400*450*343MM

適切な注入マシン: 160トン

モールド空洞スチール: ASSAB8407

モールド注入システム: コールドランナーw/トンネルゲート

モールド射出システム: エジェクターピン

型のサイクル时间: 26's

型のライフサイクル: 500,000

リードタイム: 60日

型の特徴: 8スライダー

アダプター金型はAC充電器金型でもあり、HanKingはそのような型をたくさん作っています。 アダプター型またはAC充電器型の場合、外観は部品寸法と同様に重要です。

ツーリングデザインではどのような問題に注意すべきですか?

まず、部品のパーティングライン、キャビティ側のパーティングライン、コア側のパーティングラインを選択する必要があります。パーティングラインの顧客の承認を得ることが非常に重要です。

金型設計者は、製品の構造とクライアントの要件に応じて、ゲートの適切なゲート位置と直径を選択する必要があります。 この充電器型のために、私達は通常ポイントゲートを使用して提案します。

プラスチックアダプターを金型から解放する方法も、デザイナーによる慎重な検討が必要です。 設計者は、製品が金型キャビティからスムーズに抜け出すのを助けるために、スライダー、リフター、および排出メカニズムを使用して、製品の構造を注意深く研究する必要があります。

製造のヒント: スライダーの移動方向に沿ったシャットオフ角度と、製品の取り外し方向に沿った鋼の研磨。

いくつかの領域が金型の排出を困難にする場合は、解決策を見つけて顧客に提案を送信します。

• 複雑な領域に挿入し、挿入ピンの分割ラインを顧客に確認するようにしてください。

• エジェクターピン、エジェクタースリーブ、エジェクターブレードなどのメカニズムの合理的な使用、エジェクターピンの分布は均等でバランスをとる必要があります。

• テクスチャとポリッシュは、モールドのキャビティとコアで异なります。

• ほとんどの場合、顧客からのプラスチック部品の描画はドラフト角度で設計されていないため、ドラフト角度を許容範囲内で増やすことを提案する必要があります。

• 柱の壁の厚さのためにシンクマークを避けるために、底面に凹んでいる必要があります。

• デザイナーは、リブや穴がエジェクターピンを置くことができないかどうかを確認する必要があります。

• シャープスチールは避けなければなりません。

HanKing型アダプターチャージャー型で優れた経験を持っており、異なる国の標準用のアダプターモールド、美しい部品の表面を得るための良好な水冷、および自動排出を製造しました。
