成形プラスチックカバー上
成形プラスチックカバー上
  • 成形プラスチックカバー上

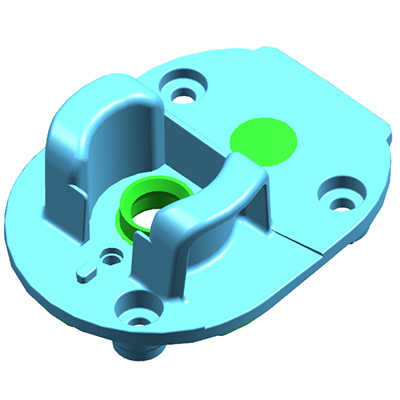

  • over molded plastic cover 49113 20b

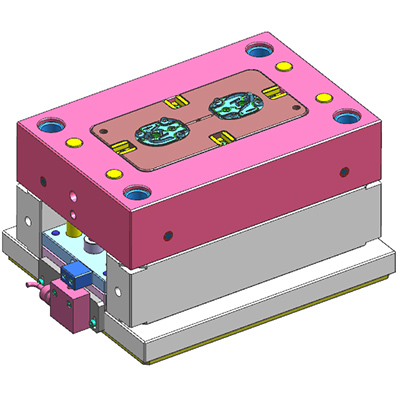

  • over molded plastic cover 49113 20c

成形プラスチックカバー上

硬いプラスチック部分はASAです

柔らかいプラスチック部分はTPEです

2つの空洞

硬い部分shrinkage: 0.55%

Sof部品の収縮: 0

部品寸法: 54.11*40.9*26.14

ゲート: サブゲート

射出成形機; 40-1- A 270

プラスチックオーバーモールディングとは何ですか?


オーバーモールディングは、実際には一種の第2ショットモールディングです。プロダクトは主要な部分 (固いプラスチック部分) および外から成っています (ソフト) 部分。金型が製造されるとき、硬いプラスチック部品が最初に製造される。金型の主な硬い部分は、通常の設計手順に従って設計されています。 (柔らかいゴム) 金型の設計は、コアが本質的に硬いプラスチック部品と同じである一方で、参照として硬い部品に基づいている必要があります。オーバー成形形状があるため、キャビティは異なります。まず、硬いプラスチック部品を製造し、次に硬い部品を柔らかい部品の型に入れて、完全な部品をオーバーモールディングします。


オーバーモールディングの特性


金型デザインでは、2つの異なるプラスチック部品の収縮計算に注意してください。通常、型の2つの別々のセットがあります。オーバーモールドの場合、第1のショット部分は、二次成形のためにモールドに正確にフィットしなければならない。第1の部分のいくつかの表面は、二次射出プロセス中にシーリングのために金型表面でゼロのクリアランスを必要とする。他の表面は、押されたマークを防ぐためにクリアランスを維持する必要があります。


TPU材料は本質的に金型に付着しやすいことに注意してください。製品の表面ができるだけ砂効果的であれば、デモールドが容易である。TPUは流動性が遅く、冷却サイクル時間が長いため、成形プロセスに注意を払う必要があります。
